Amerika için Özelleştirilmiş Otomatik Metal Sac 0.3-0.8mm U çatı Paneli Rulo Şekillendirme Makinesi

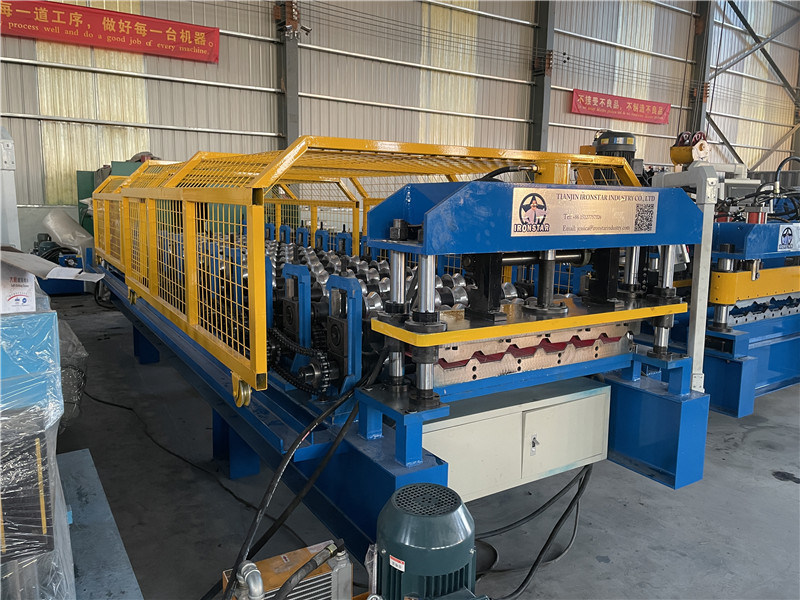

U Çatı Paneli Rulo Şekillendirme Makinesi

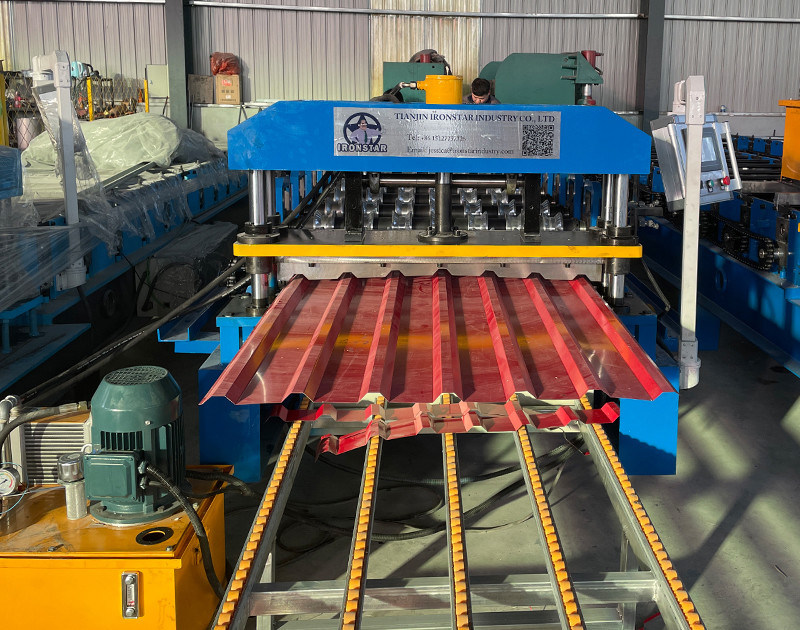

U panel rulo şekillendirme makinesi esas olarak Amerika'da kullanılır, 0.3-0.6 mm kalınlıkta haddeleme yapar, malzeme PPGI (Ön Boyalı Galvanizli Çelik) malzemesi kullanır. Bazı müşteriler PBU panel ve U panelin tek bir makinede yapılmasını ister, bu mümkündür. Bu makineyi müşteriler için iki çizim üretmek üzere yapıyoruz.
U panel rulo şekillendirme makinesi | u panel çatı sacı makinesi | u panel makineleri
Trapezoidal çatı sacı rulo şekillendirme makinesinin iş akışı
Açıcı-rulo şekillendirme makinesi-PLC kontrol kutusu-hidrolik kesici-Çıkış masası
|
NO |
Tip |
Şartname | |
|
1 |
Hammadde | Tip | PPGI |
| Besleme genişliği | Müşteri çizimine göre | ||
| Kalınlık | 0.3-0.6 mm | ||
|
2 |
Açıcı | İşletme | Manuel |
| Ağırlık kapasitesi | 5 Ton | ||
|
3 |
Ana gövde | Rulo istasyonu | 11-13 sıra |
| Mil çapı | 70 mm | ||
| Mil malzemesi | 45# 0.05mm krom ile | ||
| Rulo malzemesi | 45# 0.05mm krom ile | ||
| Çerçeve | 360mm C-kiriş | ||
| Çerçeve kalınlığı | 16 mm | ||
| Makine boyutu | Yaklaşık 5.8*1*1.5 m | ||
| Makine ağırlığı | Yaklaşık 4 ton | ||
| Makine rengi | Müşteri ihtiyacına göre | ||
| İşletme | Hidrolik otomatik | ||
| Çalışma hızı | Ortalama hız 8-20 m/dak | ||
| 4 | Kesici | Sertlik | 50-65 HRC |
| Kesme toleransı | ± 1mm | ||
| Malzeme | Cr 12 | ||
| İşletme | Hidrolik kesim | ||
| 5 | Güç | Tahrik yolu | Zincir 1 inç |
| Ana motor | 4 KW | ||
| Kesici için pompa motoru | 3 KW | ||
| Voltaj | 380V/50HZ, 3 faz veya müşteri isteğine göre | ||
|
6 |
Kontrol kutusu | Elektrik kutusu | PLC kontrol sistemi, invertör |
| Ekran | Dokunmatik ekran | ||
| PLC markası | Delta Tayvan malı | ||
| İnvertör markası | Delta Tayvan malı veya SAJ | ||
| Dil | Çince ve İngilizce veya müşteri isteğine göre | ||
| 7 | İstifleyici | İşletme | Manuel |
| Uzunluk | 2-3 m | ||
Çelik bobini tutmak ve açmak, stabil çalışmalarını sağlamak için kullanılır
Yükleme kapasitesi: 5 ton
Bobin iç boyutu: 470-530 mm
Çalışma tipi: Manuel işletme
Renk: Müşteri isteğine göre

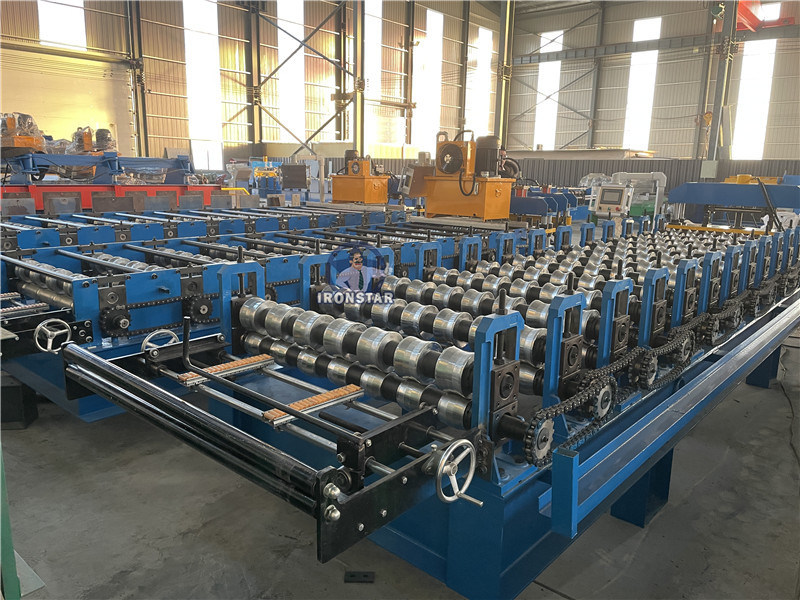

Rulo malzemesi: 45# çelik 0.05mm krom ile
rulo yüzeyleri cilalı, sert kaplama işlemi
Cilalı yüzey ve kalıplara uygulanan ısıl işlem, şekillendirme plakasının yüzeyini pürüzsüz tutabilir ve damgalanırken kolayca iz bırakmaz.
Boyutu belirlemek ve hedef ürünleri kesmek için hidrolik tahrik ve otomatik konumlandırma kullanır.
Bıçak malzemesi: Cr12, söndürme işlemi
Üretim ve işleme için ham maddeyi (çelik levha) plaka aracılığıyla yerleştirin
Bobinin düz gitmesini ve çıkan ürünlerin düzgün, paralel olmasını sağlayabilir

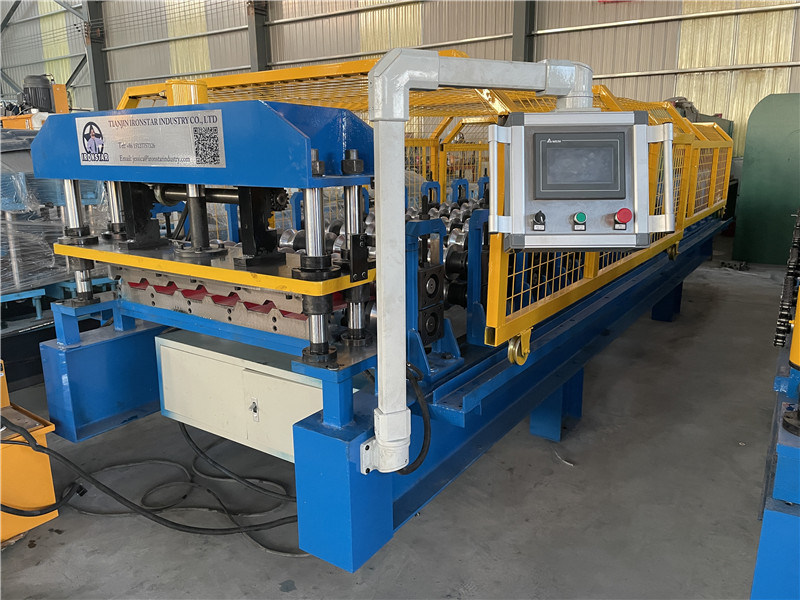

DETAL PLC kontrol sistemi
Hedef parçanın uzunluğu ayarlanabilir ve dijitaldir
İki işletme modu: otomatik ve manuel tip
Düğmeye basarak ve ekrana dokunarak işletme, kolay işletme
Dil: Çince ve İngilizce veya müşteri ihtiyacına göre
Hidrolik yağ, hidrolik yağ tankına girer
Pompa motoru kesicinin çalışmasını sağlar
Motor Gücü: 3KW
Hidrolik yağ: 46# Yağ
ekleme kapasitesi: kutu kapasitesinin 3/4'ü kadar yağ ekleyin
Yağ basıncı: 8-10 MPa
Uzunluk: Ortalama 2-3 m
İşletme: Manuel çalışma
Bitmiş parçaları toplamak için kullanılır
Parçaları iletmek için destek rulosu
Forkliftlerle panelin kolayca alınması
1). Paketleme yöntemi: Çıplak, satıcı ekipmanın neme dayanıklı, korozyona dayanıklı olacağını ve nakliye sırasında hasar görmeyeceğini garanti etmelidir.
2). Ödeme Vadesi: Toplam sözleşme değerinin %30'u T/T ile ödenir, son %70'i alıcı tarafından satıcının fabrikasında teslimattan önce denetlendikten sonra T/T ile ödenir.
3). Teslim Süresi: Satıcı, depozito alındıktan sonra ekipmanın sevkiyata hazır olacağını garanti eder.40 iş günü alıcıdan depozito alındıktan sonra.
4). Servis: Gerekirse teknisyeni makineyi tamir etmek için ülkenize gönderebiliriz. Alıcı tüm masrafları ödemelidir, bunlar şunları içerir: vize, gidiş-dönüş biletleri, konaklama, günlük 120 USD maaş.
5). Garanti: 36 ay Garanti süresi boyunca değiştirilebilir parçalar ücretsizdir, ancak alıcılar nakliye ücretini ödemelidir.
6). Paket: Tam bir ekipmanın yerleştirilmesi için 20 fitlik konteyner gereklidir.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
