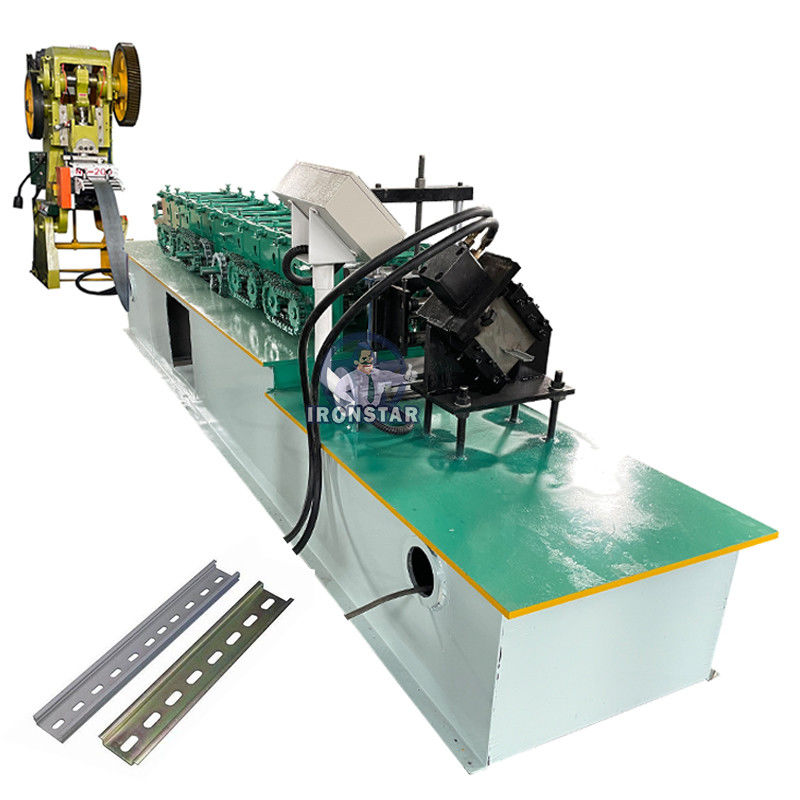

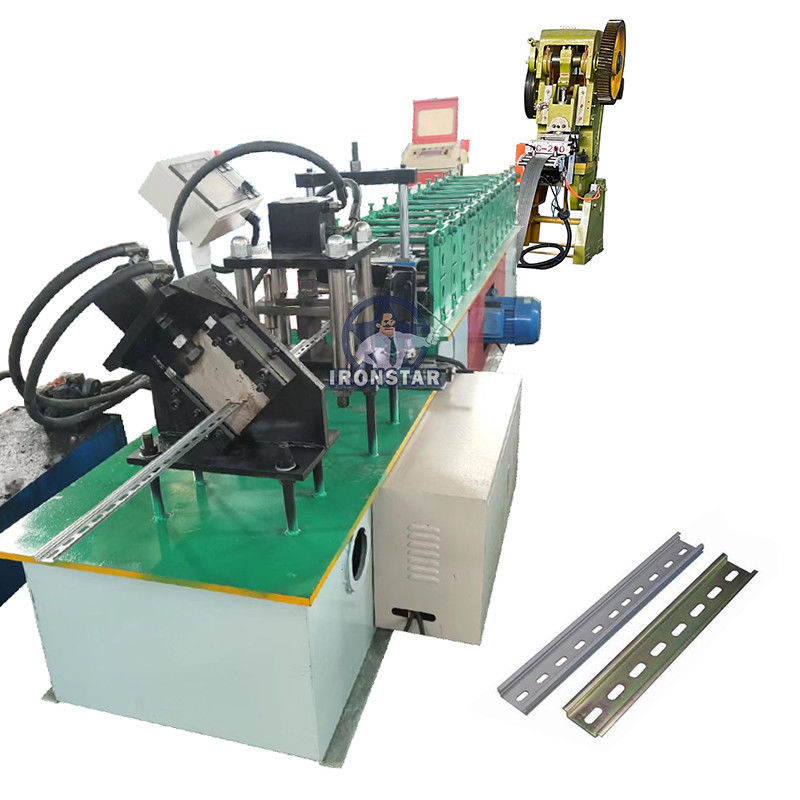

Din Raylı Kanal Rulo Şekillendirme Makinesi
Açıklama
Din ray rulo şekillendirme makinesi |Kanal rulo şekillendirme makinesi |Din raylı kanal rulo şekillendirme makinesi |Din ray yapma makinesi
DIN kızak haddeleme kalıplama makinesi, ekipman çerçevesine devre kesiciler ve endüstriyel kontrol ekipmanı takmak için yaygın olarak kullanılan elektrik dolapları için DIN kızak üretir.İşlenebilir malzemeler genellikle galvanizli çelik, alüminyum, paslanmaz çelik vb. ve plakanın kalınlığı 1-1,5 mm'dir.

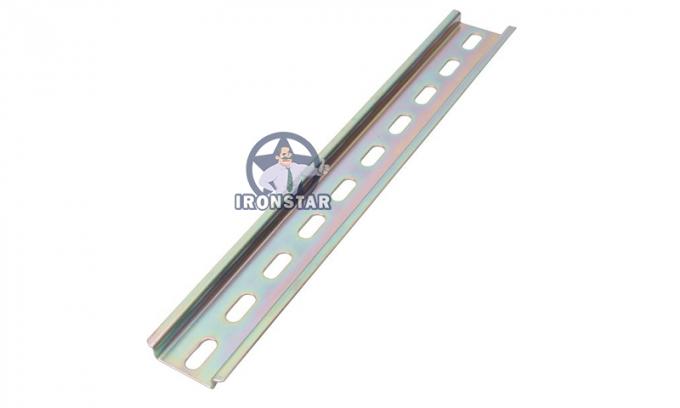

DIN kılavuz yolu, devre kesicileri ve endüstriyel kontrol ekipmanlarını kurmak için yaygın olarak kullanılan standart bir metal kılavuzdur.
Ekipman rafının içinde.Bu ürünler genellikle galvanizli veya krom kaplı parlak yüzey işlemlerine sahip soğuk haddelenmiş karbon çelik saclar içerir.
Standart DIN rayları 35 mm (7,5 mm ve 15 mm derinlik), 32 mm ve 15 mm genişliğindedir ve 1 m (3 mm ") ve 2 m (6 mm") uzunluk sağlar.
din raylı rulo şekillendirme makinesinin iş akışı
Rulo açıcı-rulo şekillendirme makinesi-PLC kontrol kutusu-hidrolik kesici-Azma tablası
|
HAYIR |
Tip |
Şartname | |
|
1 |
Hammadde | Tip | Galvanize çelik |
| besleme genişliği | Müşterinin çizimi olarak | ||
| Kalınlık | 0,3-0,6 mm | ||
|
2 |
açıcı | Operasyon | Manuel |
| ağırlık kapasitesi | 3 Ton | ||
|
3 |

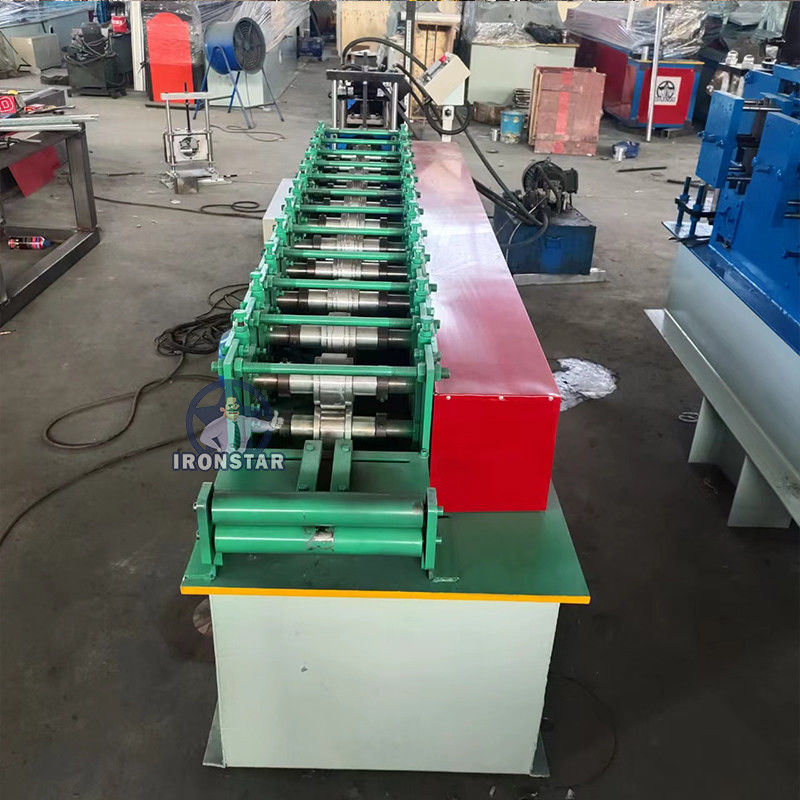

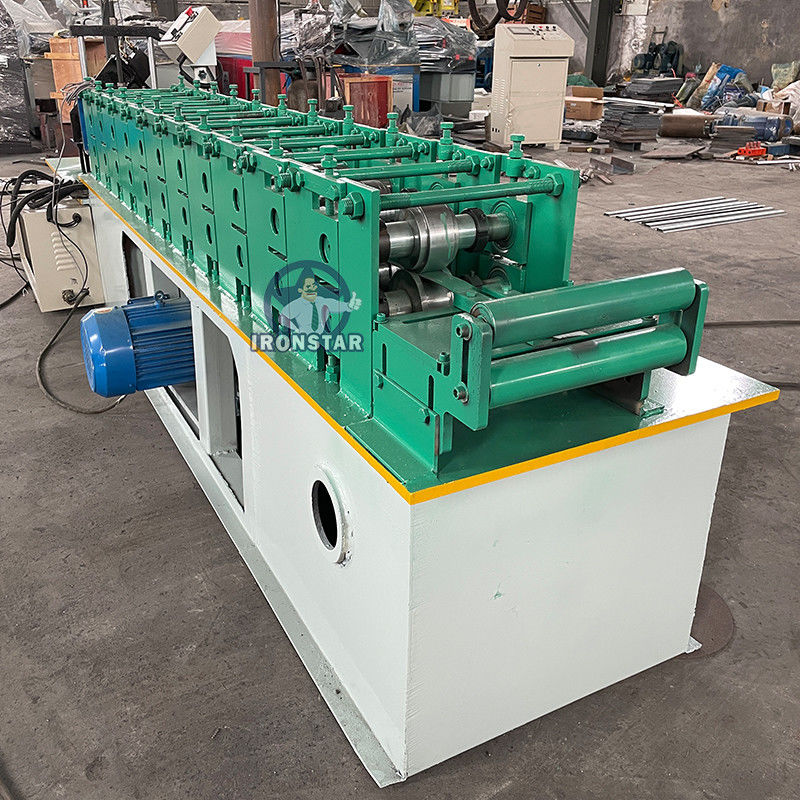

Ana gövde | Silindir istasyonu | 10 sıra |
| mil çapı | 55 mm | ||
| Şaft malzemesi | 0.05mm krom ile 45 # | ||
| Rulo malzemesi | 0.05mm krom ile 45 # | ||
| Çerçeve | Çelik levha kaynağı | ||
| çerçeve kalınlığı | 16 mm | ||
| makine boyutu | Yaklaşık 4,2*0,8*1 m | ||
| Makina ağırlığı | Yaklaşık 1,5 ton | ||
| makine rengi | müşteri ihtiyaç olarak | ||
| Operasyon | hidrolik otomatik | ||
| çalışma hızı | Ortak hız 30-50 m/dak | ||
| 4 | Kesici | Sertlik | 50-65 HRC |
| kesme toleransı | ± 1mm | ||
| Malzeme | Kr 12 | ||
| işlet | hidrolik kesme | ||
| 5 | Güç | Sürüş yolu | zincir 1 inç |
| ana motor | 4 kilovat | ||
| Kesici için pompa motoru | 3 KW | ||
| Voltaj | 380V/50HZ, 3 faz veya müşteri talebi doğrultusunda | ||
|
6 |
Kontrol kutusu | Elektrik kutusu | PLC kontrol sistemi, mucit |
| Ekran | dokunmatik ekran | ||
| PLC markası | Tayvan'da yapılan delta | ||
| inverter markası | Tayvan veya SAJ'da yapılan Delta | ||
| Dil | Çince ve İngilizce veya müşterinin isteği olarak | ||
| 7 | İstifleyici | Operasyon | Manuel |
| Uzunluk | 2-3 m | ||
Çelik bobine dayanmak ve bobini açmak, kararlı bir şekilde çalışmasını sağlamak için kullanılır.
Yükleme kapasitesi: 3 ton
Bobin iç boyutu: 470-530 mm
Çalışma tipi: Manuel operasyon
Renk: Müşterinin isteği olarak
Makara malzemesi: 0,05 mm kromlu 45 # çelik
merdane yüzeyleri cilalama, sert kaplama işlemleri
Cilalı yüzey ve kalıplara yönelik ısıl işlem, kalıp plakası yüzeyini pürüzsüz tutabilir ve damgalanırken işaretlenmesi kolay değildir.
Boyuta karar vermek ve hedef ürünleri kesmek için hidrolik tahriki ve otomatik konumu benimser.
Bıçak malzemesi: Cr12, su verme işlemi
Hammaddeyi (çelik levha) üretmek ve işlemek için sahilden geçirin
Bobinin düz gitmesini ve çıkan ürünlerin temiz, paralel olmasını garanti edebilir
DETAL PLC kontrol sistemi
Hedef parçanın uzunluğu ayarlanabilir ve rakamlıdır
İki mod çalışır: otomatik ve manuel tip
Düğmeye basın ve ekran dokunmatik çalıştırma, kolay kullanım
Dil: Çince ve İngilizce veya müşterinin ihtiyacına göre
Hidrolik yağ deposuna hidrolik yağ
Pompa motoru kesici işi yürütür
Motor Gücü: 3KW
Hidrolik yağı: 46# Yağ
kapasite ekleyin: yağ, kutu kapasitesinin 3/4'ünü ekleyin
Yağ basıncı: 8-10 MPa
Uzunluk: Ortak 2-3 m
Çalıştırma: Manuel çalışma
Bitmiş parçaları toplamak için kullanılır
Parçaları iletmek için destek silindiri
Forkliftlerle panel alıp götürmek kolay
1).Paketleme yöntemi: Çıplak, satıcı, ekipmanın neme dayanıklı, paslanmaya karşı dayanıklı olacağını ve nakliye sırasında hasar görmeyeceğini garanti etmelidir.
2).Ödeme Vadesi: Toplam sözleşme bedelinin %30'u T/T tarafından ödenir, son %70'i alıcı tarafından teslimattan önce satıcının fabrikasında incelendikten sonra T/T tarafından ödenir.
3).Teslim Süresi: Satıcı, ekipmanın sevkiyata hazır olacağını garanti eder.40 iş günüalıcıdan depozito alındıktan sonra.
4).Servis: İhtiyacınız olursa makineyi tamir etmesi için ülkenize teknisyen gönderebiliriz.Alıcının vize, gidiş-dönüş biletleri, konaklama, günlük 120 USD maaş dahil olmak üzere tüm masrafları ödemesi gerekir.
5).Garanti:36 ayGaranti süresince değiştirilebilir parçalar ücretsizdir ancak alıcıların nakliye ücretini ödemesi gerekir.
6).Paket: Eksiksiz bir ekipmanın bir20 feet konteynertutmak.
